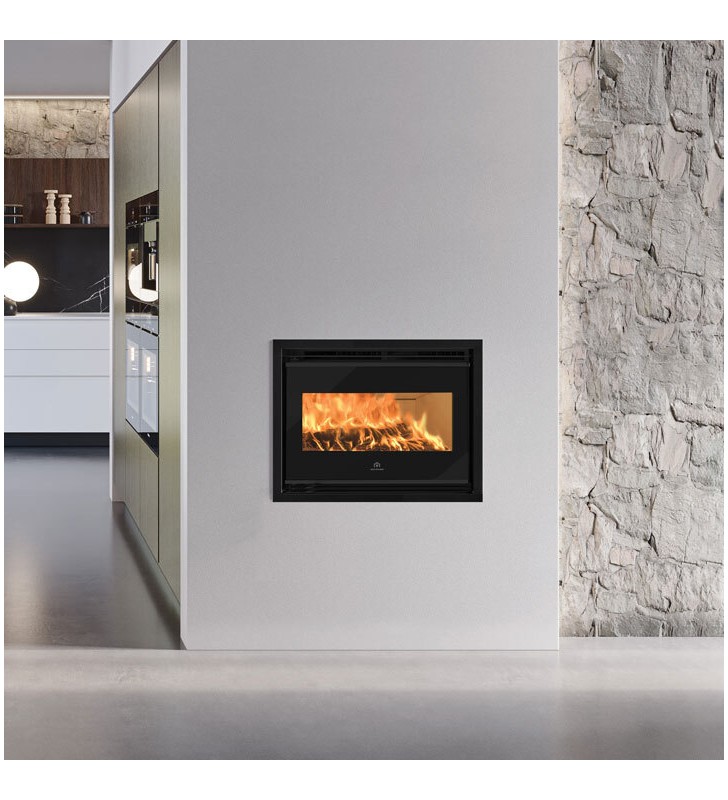

FOCOLARE EVO 54 INSERIBILE A LEGNA EDILKAMIN


2.120,00 €

Inserto porta legna canalizzabile, ideale per recuperare vecchi camini aperti o crearne di nuovi, caratterizzato da un'eleganza sobria ed essenziale.

Scatola di convezione
qty

Valutazione:
(0)


Politica di sicurezza



Politica di consegna



Politica di ritorno

• focolare in Ecokeram bianco o nero e base in ghisa

• uscita fumi superiore Ø 15 cm

• aria calda canalizzabile in 2 locali adiacenti (kit opzionale)

• sistema di pulizia dei vetri

• post-combustione

• pratiche maniglie per il trasporto e l'installazione

• porta reversibile (in fase di montaggio può essere installata con l'apertura della porta a sinistra o a destra)

• versione N (convezione naturale)

• versione V (ventilazione forzata) con ventilatore centrifugo integrato nel prodotto e unità di controllo touchscreen.



OPZIONALE

• Kit DIFFUSORE D'ARIA

• Canalizzazione delle bocche

• Bocchette di canalizzazione ventilate: è indispensabile l'utilizzo di una delle centraline.

Dati tecnici minimo/massimo
lungo cm 62
profondità cm 45
altezza cm 53
misurazione bocca fuoco (L x P x H) cm 49,5x24x25,5
potere utile kW 9.4
prestazione % 85.4
consumo di carburante (legna da ardere) kg/h 2.4
Ø uscita fumi cm 15
Ø presa d'aria cm 8
peso kg 102
vol. riscaldabile m³  245

PRINCIPIO DI FUNZIONAMENTO E CARATTERISTICHE INDICATIVE

Si tratta di apparecchi progettati per la produzione di aria calda attraverso la combustione della legna.

Sono caminetti ideali per rinnovare un vecchio camino in cattivo stato di funzionamento, trasformandolo in un vero e proprio apparecchio da riscaldamento.

Adatto anche per realizzare soluzioni speciali partendo da zero, secondo le più svariate esigenze di ambientazione.

Vengono consegnati preassemblati, pronti all'uso, previo semplice collegamento alla canna fumaria e presa d'aria.

Nell'intercapedine tra focolare e rivestimento viene fatta circolare l'aria ambiente o esterna che, entrando dal basamento, viene riscaldata lungo le pareti prima di essere immessa nell'ambiente.
La distribuzione dell'aria calda nell'ambiente di installazione avviene tramite le griglie poste sul frontale e può essere canalizzata anche verso ambienti limitrofi tramite tubazioni.

La distribuzione dell'aria calda è possibile per convezione naturale o forzata attraverso i ventilatori. In caso di distribuzione forzata è previsto l'utilizzo di un regolatore che modula la velocità dell'aria in base alla sua temperatura.

La quantità di aria comburente, che può essere primaria, secondaria (per la pulizia dei vetri) o terziaria (post-combustione), può essere regolata tramite serrande.



SCHEMA DI FUNZIONAMENTO INDICATIVO


Consultare gli schemi specifici di ciascun modello nella scheda tecnica allegata al prodotto.



il_t1_01.jpg?1448271958

1 = focolare in ghisa di grosso spessore

2 = serranda aria comburente secondaria e pulizia vetro

3 = fori posti sulla parte posteriore del focolare per l'immissione dell'aria post-combustione

4 = ventilatori a due velocità, con sonda termica

5 = interruttore per la circolazione automatica (2 velocità) dell'aria calda

6 = controllo automatico della serranda fumi, attivato dall'apertura della porta del caminetto

7 = flangia uscita fumi per collegamento alla canna fumaria

8 = meccanismo di presa d'aria esterna (opzionale)

9 = griglia che invia aria calda all'ambiente

10 = griglie di ripresa aria ambiente

11 = flange per convogliare l'aria calda verso ambienti limitrofi

12 = intercapedine di circolazione dell'aria di riscaldamento
