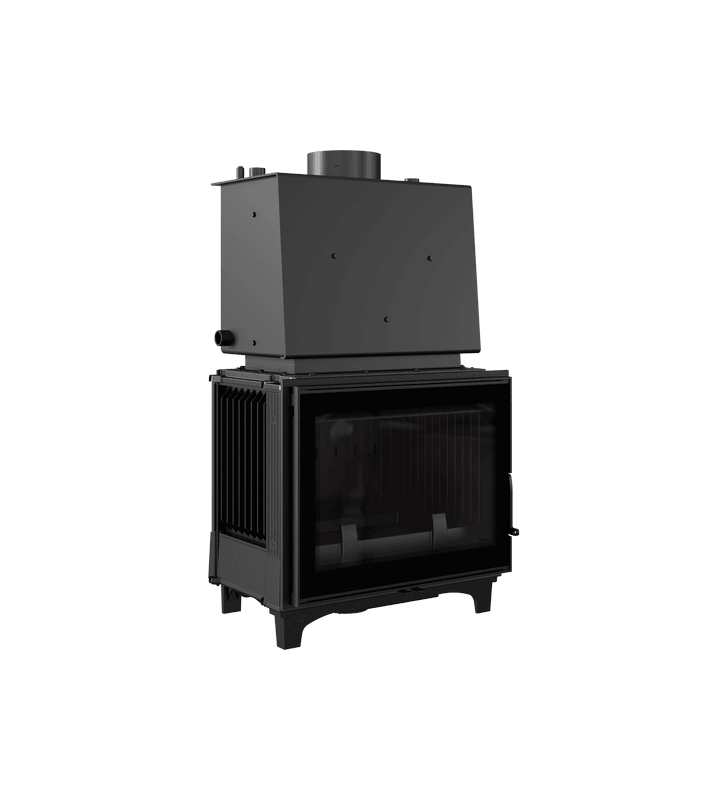

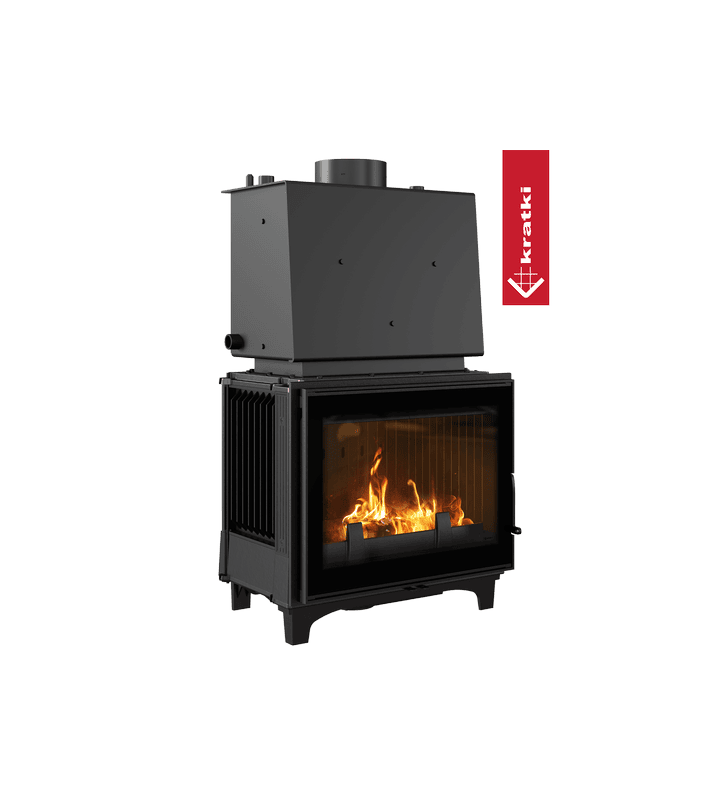

KRATKI FRANEK 12 kW Ø 200 houtgestookte waterhaard

De Franek 12 watergekoelde inbouwhaard is een unieke hybride die de functies van een traditionele open haard combineert met de mogelijkheden van een watergekoelde inbouwhaard. De watermantel en de warmtewisselaar zijn permanent in de verbrandingskamer geïnstalleerd, waardoor een constant verwarmingssysteem ontstaat.

Hierdoor wordt een deel van de warmte-energie in de verbrandingsgassen die de verbrandingskamer van de inzethaard verlaten, opgevangen door de bodem. Het water in de bodem wordt verwarmd en vervolgens naar de centrale verwarming geleid. Dankzij dit systeem kunnen we met dezelfde hoeveelheid brandstof ons huis op twee verschillende manieren verwarmen.

De watergekoelde radiator met spiraal is geschikt voor gebruik in combinatie met radiatoren en vloerverwarmingssystemen die worden gevoed door centrale verwarmingstoestellen op vaste brandstoffen, gas, olie, elektriciteit, maar ook door warmtepompen en zonnebatterijen.

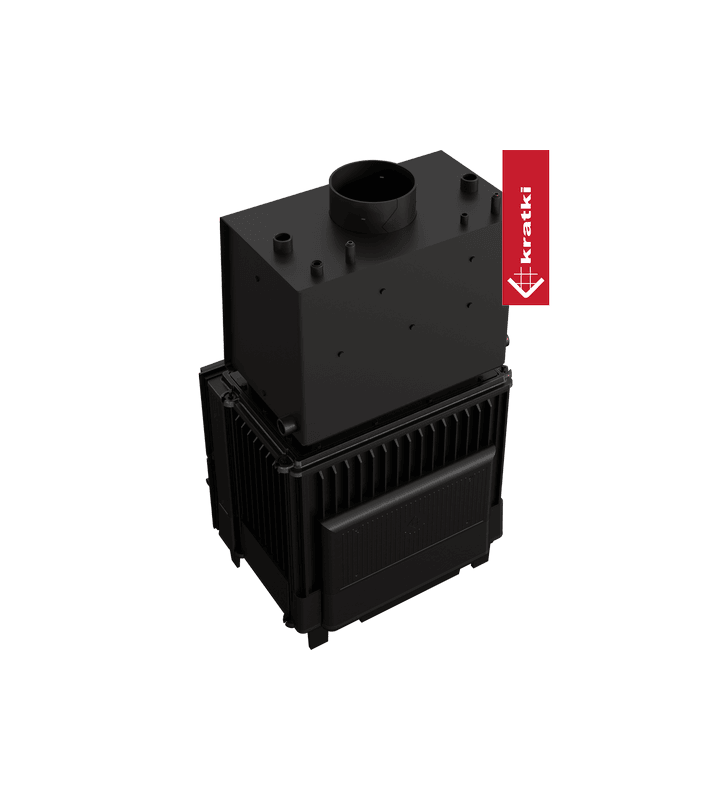

De basis is gemaakt van staal dat geschikt is voor gebruik bij hoge temperaturen. Dit materiaal is geschikt voor gebruik in centrale verwarmingssystemen en garandeert een hoge betrouwbaarheid, thermische weerstand en een lange levensduur. Het centrale onderdeel is de binnenkamer, die een systeem van horizontale buizen bevat, ook wel "vlammen" genoemd, die het contactoppervlak tussen het water en het verwarmingsmedium, oftewel de rookgassen, vergroten. Hierdoor kan de basis een maximale hoeveelheid warmte uit de rookgassen absorberen en aan het water overdragen. De thermische beveiliging van het apparaat wordt verzorgd door de spiraal, die de betrouwbare werking van de gehele schoorsteen garandeert.

Het waterreservoir moet tijdens gebruik aangesloten zijn op de centrale verwarming. Dit betekent dat het reservoir gevuld moet zijn met water. Anders kan het beschadigd raken.

Het apparaat kan zowel in open als gesloten systemen werken, met een werkdruk van 2 bar.

Maximaal energieverbruik

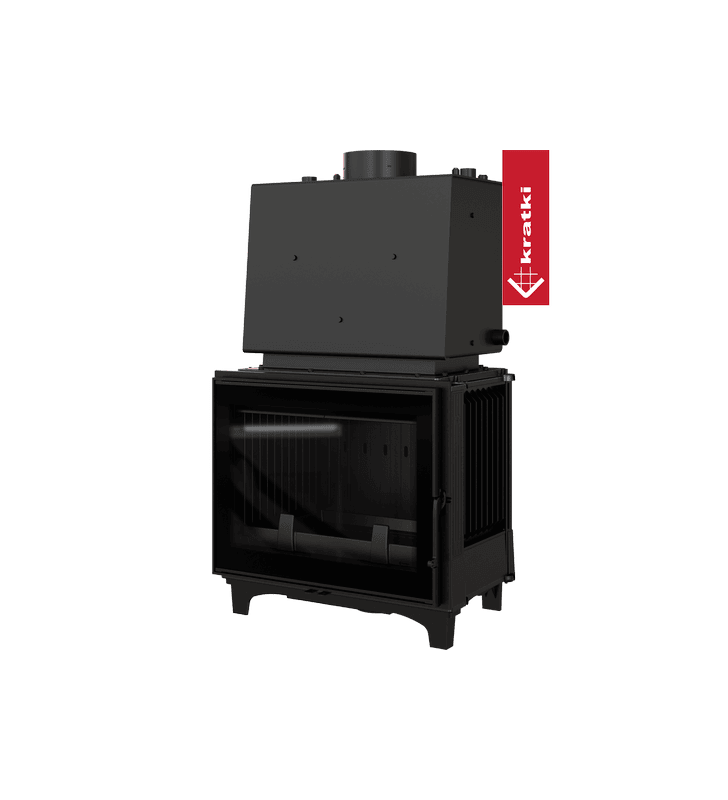

De inzethaard is voorzien van dicht opeenstaande, extern gemonteerde radiatoren. Dit ontwerp vergroot het warmteoverdrachtsoppervlak met de omgeving aanzienlijk en verhoogt tegelijkertijd de massa van de schoorsteen.

Het apparaat heeft een verbrandingskamer met een drievoudig ventilatiesysteem, waardoor het verbrandingsproces in de houtinzet milieuvriendelijk en vooral economisch is.

De primaire luchttoevoer naar het inzetstuk wordt van buitenaf verzorgd via de geïntegreerde luchtinlaat (bij de 125 mm-uitvoering). De luchtinlaat bevindt zich aan de onderzijde van het inzetstuk.

Via openingen in de achterwand van de oven wordt secundaire lucht aangevoerd, waardoor een naverbrandingssysteem ontstaat. Dit systeem zorgt voor de verbranding van gassen en vermindert de uitstoot van schadelijke stoffen. Het verbetert de schoorsteenefficiëntie, wat direct bijdraagt aan een zeer lage CO-uitstoot.

Het apparaat is uitgerust met een systeem voor het reinigen van glas – dankzij de zogenaamde luchtgordijnstroom, die gelijkmatig verdeeld is, wordt het glas schoongeveegd en wordt de afzetting van deeltjes tot een minimum beperkt. Hierdoor blijft het glas lange tijd schoon en effectief.

De regeling van de ventilatie in de verbrandingskamer is onafhankelijk voor de drie systemen, waardoor de gebruiker meer controle heeft over het verbrandingsproces.

Hoog beveiligingsniveau

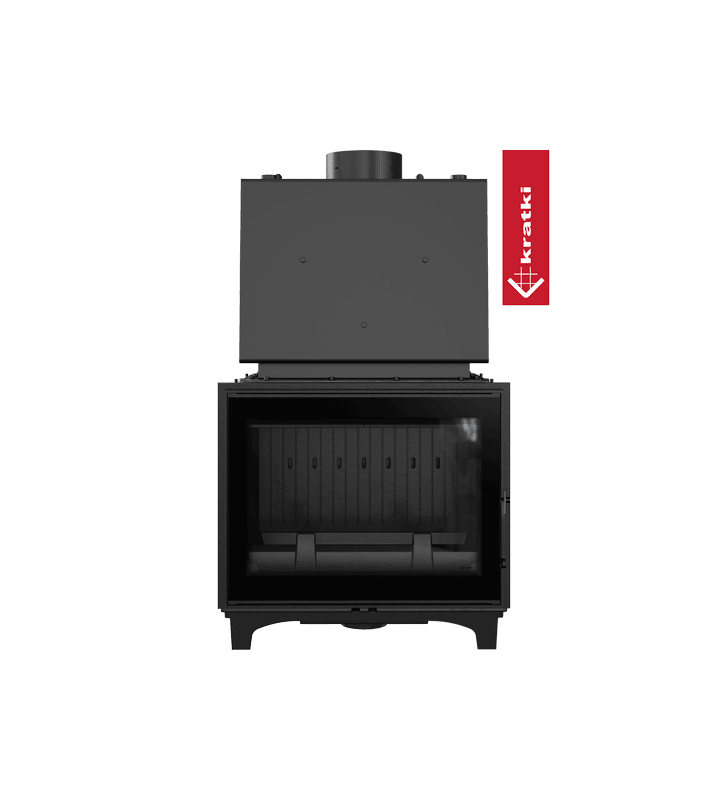

De gietijzeren voorkant van de inzethaard is voorzien van een hittebestendige, decoratieve keramische coating die temperaturen tot 660 °C kan weerstaan en gecertificeerd is voor kwaliteit en veiligheid. Deze afwerking geeft de haard bovendien een moderne en elegante uitstraling en laat de voorkant van het apparaat optisch breder lijken.

De dicht opeengepakte radiatoren en ovenwanden van 8 mm dik gietijzer zorgen voor een hoogwaardige, veilige werking en maximale warmtebenutting.

handig gebruik

Het apparaat is tevens voorzien van een glasreinigingssysteem – dankzij een luchtgordijn. De luchtstroom wordt gelijkmatig verdeeld, strijkt over het glas en minimaliseert roetvorming. Zo blijven uw ramen er lang aantrekkelijk en schoon uitzien.

De open haard is dankzij het rooster en een ingebouwde lade waarin de as wordt opgevangen, gemakkelijk schoon te houden.

Bovendien heeft het een verwijderbaar hek, dat voorkomt dat het hout uit de oven valt en het schoonmaken van de schoorsteen vergemakkelijkt.

ecologische verbranding

Dankzij de constructie en het drievoudige ventilatiesysteem van de verbrandingskamer voldoet het apparaat aan de eisen van ecodesign en de BImSchV 2-norm, die de maximale CO₂-uitstoot vaststelt. Bovendien is de gesloten verbrandingskamer ideaal voor woningen met warmte terugwinningssystemen.
